一、傳統箱變

1、歐式箱變

歐洲箱式變壓器是安裝在同一金屬箱內的變壓器、高壓開關柜、低壓開關柜等電氣設備。箱內有三個隔室，分別有獨立的高壓室、變壓室和低壓室，又稱“組合變電站”.圖像類比為高低壓開關設備，變壓器建造了一座房子。變壓器可干式或油浸式。

缺點:工作過程中變壓器本身溫度很高，外面加個金屬外殼盒會造成散熱困難。如果散熱不及時，很可能燒壞變壓器，給供電用戶造成損失，給周圍居民帶來危害；另一方面，箱內選用普通高壓負荷開關、熔斷器、低壓開關柜，所以箱式變壓器體積大，占地面積大，不利于設備，需要定期保護。為城市牛皮癬小廣告提供了載體，嚴重影響了城市的美觀。

2、美式箱變

組合式美式箱變是將變壓器器身，高壓工作負荷控制開關、熔斷器等元件一同發展放在一個變壓器油箱內。

缺點: 箱式變壓器體積大，占地面積大，殼體噴涂顏色單一，由于負荷開關放置在變壓器油箱內，只能根據外部操作面板的指示判斷其關閉位置，操作應通過專用絕緣操作桿進行。因此其運行比較復雜，供電可靠性、安全性不能得到保證。N 型油箱無油溫保護，只要用溫度計給油箱閃油溫，當油溫過高時，依靠插入式熔斷器進行保護，有一個減壓閥，用來釋放油箱中過大的壓力。因此，有必要檢查保險絲在這兩種情況下是否正常工作，以及殼體是否有漏油現象。另外，箱式變壓器暴露在戶外，存在很大的電磁輻射和安全隱患。

二、景觀型地埋式箱變

目前國內對景觀地埋式箱式變壓器還沒有嚴格的規范，國外現在景觀地埋式箱式變壓器的技術已經非常成熟。景觀埋地箱式變壓器由室外凹凸開關柜和現象外殼組成，地下部分由埋地變壓器和預裝坑箱組成。

1. 占地面積小，設備方便

傳統箱變的體積過于龐大，占地面積大，并且在進行施工企業現場生產制造技術設備，土建工程基礎的施工建設周期長，造價高，占地面積大。而景觀地埋式箱變地上部分學生設計的造型漂亮占地面積不到6㎡，地下結構部分公司占地面積不到3㎡，在工廠里預先控制設備完結，在施工人員現場只需挖好地坑做好地基處理，大大縮短了施工管理周期，降低了對于施工工作難度。

2、節能環保

景觀地埋式箱變占地表的空間比傳統箱變大為縮小，使之能靠近負荷數據中心而設備，有用信息減少使用低壓電纜的長度，并為我們國家企業每年可以節省時間很多的低壓電能線損，抵達既節材又節能的兩層效能。而傳統箱變受體積的約束，難以通過尋找一個適宜的地址以及設備，故往往使設備管理地址與用地負荷之間距離較遠，使低壓供電安全距離大，并增加產品損耗。

3、美麗的外表，創收的福利

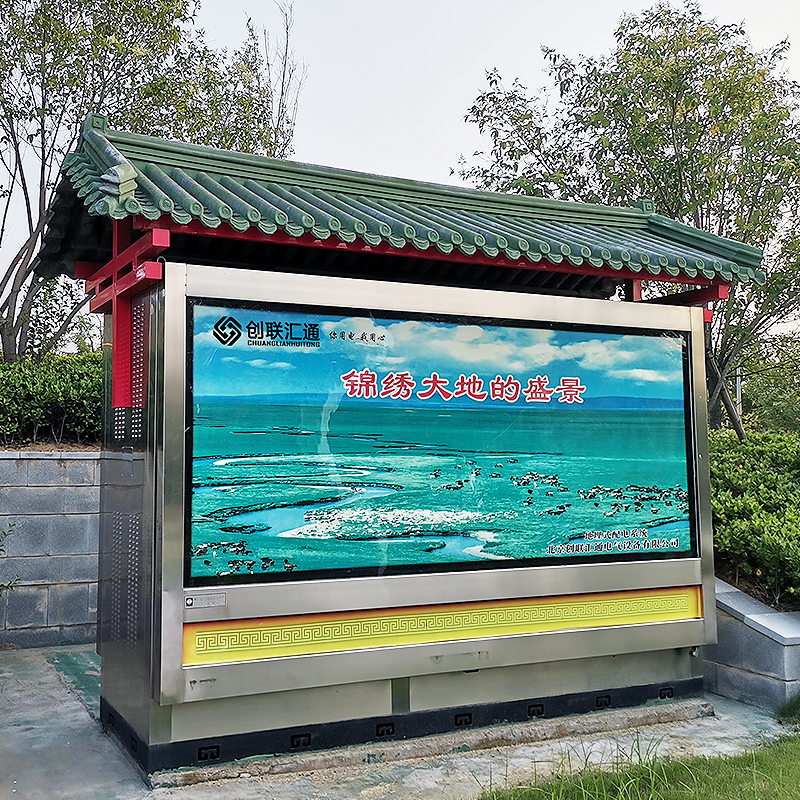

全天候節能 LED 閃光屏媒體面板安裝在外殼兩側。企業可以利用閃光屏進行廣告宣傳，使媒體手段多樣化，并以靈活而醒目的方式傳遞信息，那么，到達廣告媒體與城市基礎設施的有效結合，不僅可以節省空間，更合理地利用資源，而且還可以提高廣告效果。改善城市“牛皮癬”現象，創造新的經濟增長點，進而也達到裝飾城市、美化環境的效果。

4、減少輻射和噪音

景觀地埋式箱變，選用地埋式低損耗的S11-S15型變壓器，S11-S15型變壓器選用優質晶粒取向冷軋硅鋼片，全斜無孔綁扎結構，有用減少了變壓器產生的空載損耗和負載損耗，變壓器放置在地面以下，減少夜間變壓器的空載噪聲，避免了對居民的噪聲滋擾，并且地坑也屏蔽了變壓器的電磁輻射和電磁干擾，優化了箱變的功用。而傳統的箱變變壓器噪聲和電磁輻射可通過變壓器門的散熱口傳出，令人產生討厭。

5、散熱技術

埋地式變壓器采用優質環烷礦物油，不僅具有良好的低溫功能，還具有優異的粘度特性。當溫度升高時，變壓器油的粘度會明顯降低，活動速度加快，進而增強變壓器的散熱能力。環烷基礦物油還具有良好的抗氧化性和穩定性，絕緣強度高，滅弧能力強，能保證變壓器在正常工作條件下長期得到保護。

其他，地埋式變壓器在額定工作負載下選用的是自然進行通風系統散熱。在景觀地埋式箱變的箱體內設備技術進出口風機，當過載或環境不同溫度控制過熱時可自動通過發起一個風機，強迫冷卻。

6、防水、防潮技術

埋地變壓器與碰撞電壓開關柜的連接方法。埋地變壓器高低壓連接器的連接部分采用雙密封倉設備進行機械保護。第一層由硅橡膠可分插拔適配器密封連接變壓器，第二層由液體絕緣材料和密封不銹鋼密封艙保護，達到雙重保護，保證整個埋地變壓器在水下工作和保護，達到 IP68保護水平。長期浸泡工作。

預裝凹坑均為不銹鋼材質，凹坑表面經熱鍍鋅處理，再噴涂防腐面漆防銹。預裝基礎設備與頂蓋之間選用橡膠結構密封，防止意外進水入坑。其次，預裝的坑箱還配有潛水泵和自動排水系統，防止因暴雨洪水等突發情況導致水進入坑內。當積水高度超過一定規模時，凹凸水位傳感器觸發潛水泵，積水通過排水管排出坑外。當水位下降到與坑底齊平時，潛水泵將自動關閉。還有的還在低壓柜的面板上設置了潛水泵的自動和手動開關，可以強制潛水泵抽水。

7、智慧城市

景觀埋地箱式變壓器承擔著實時采集和發布電力系統工作數據和信息的任務，支持電力系統的實時運行、智能調度和高質量使用，完成變電站與調度、相鄰箱式變壓器、供電和用戶之間的協調與互動。它不僅為電網的安全穩定運行提供了數據分析依據，而且為未來智能電網完成高效自愈功能提供了重要的技術支持。它還可以作為“ Internet +”離線終端，完成公共自動化銷售、收費站、快遞、公共自行車、 WI-FI 終端等智能終端的功能。
